3.13. ПРЯМАЯ СТУПЕНЬ

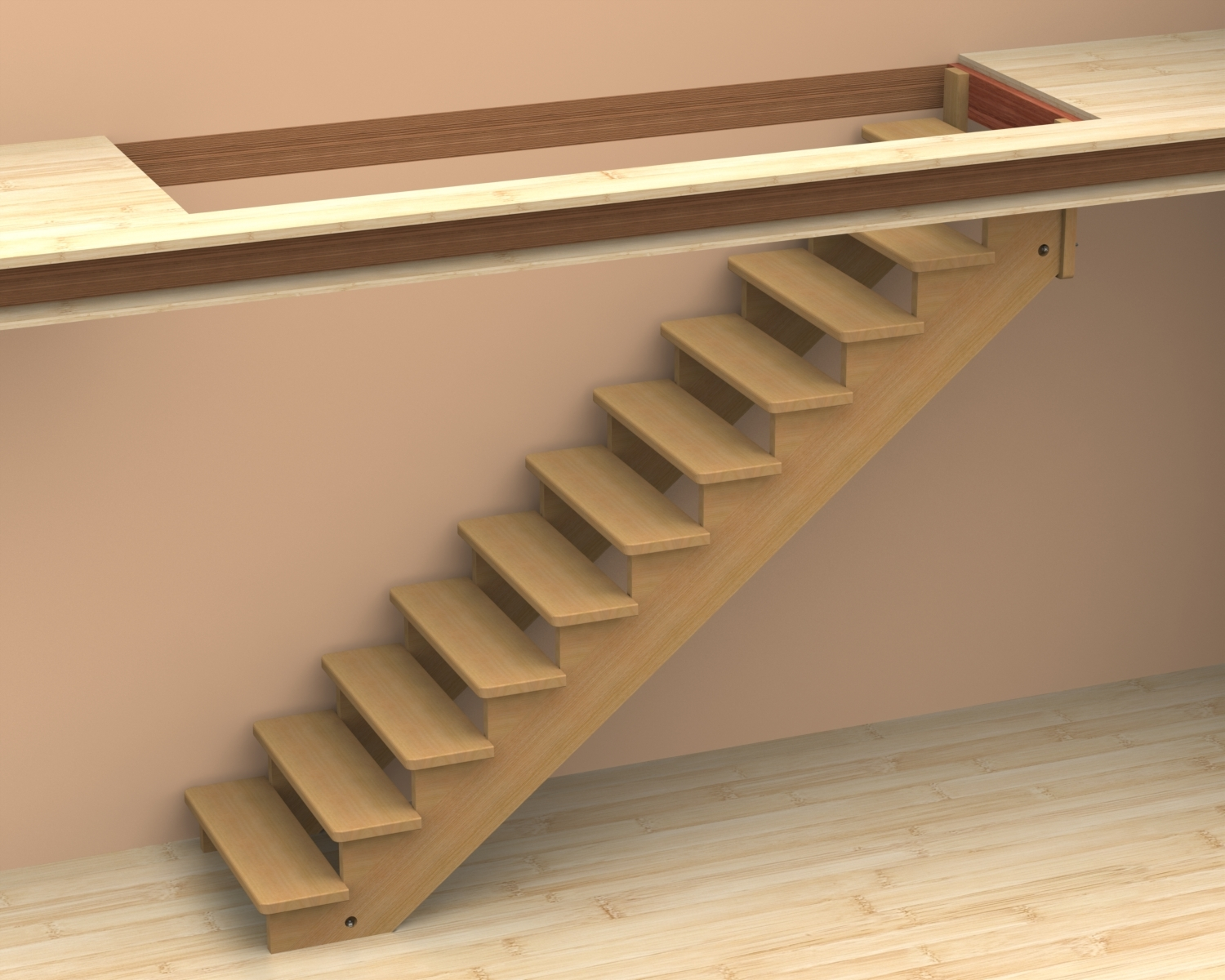

Прямая ступень – самая распространённая и простая в изготовлении деталь лестницы. Такие ступени используются в лестнице (или фрагменте лестницы) без поворотов (рисунок 3.13.1). Они имеют форму правильного прямоугольника, у которого передняя грань параллельна задней, а торцы обрезаны под 90° к граням и пластям (рисунок 3.13.2).





Все ступени для лестницы изготавливаются из столярного щита толщиной 40 мм.
Передние углы прямых ступеней делаются закруглёнными (рисунок 3.13.3). Радиус закругления углов - 3-4 см. Задние углы остаются прямыми, только слегка притупляются мелкой шкуркой.
Верхняя передняя и две боковые кромки закругляются фрезерованием, причём радиус закругления передней кромки может быть больше (16-18 мм) (рисунок 3.13.4), чем радиус боковых кромок (8-10 мм) (рисунок 3.13.5). Нижние кромки также только притупляются мелкой шкуркой.
